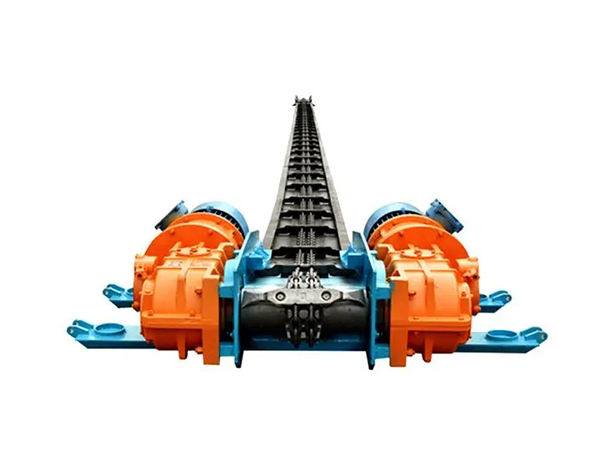

270链式刮板输送机详解

链式刮板输送机是一种利用链条带动刮板在封闭槽体内推送物料的连续输送设备，广泛用于煤炭、矿山、化工、粮食等行业。以下针对“270”型号进行解析，供参考：

型号含义

通常，“270”可能代表以下参数之一（需根据制造商标准确认）：

• 链宽（mm）：刮板链条的宽度为270mm。

• 输送能力（t/h）：额定输送量为270吨/小时。

• 槽体宽度（mm）：输送槽内宽270mm。

• 设计代号：厂商内部型号标识，需结合具体技术文档。




结构与工作原理

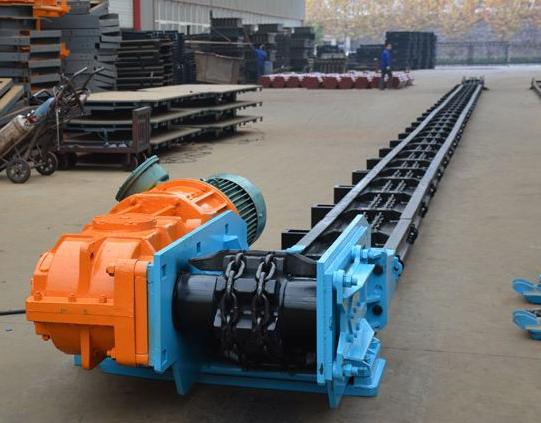

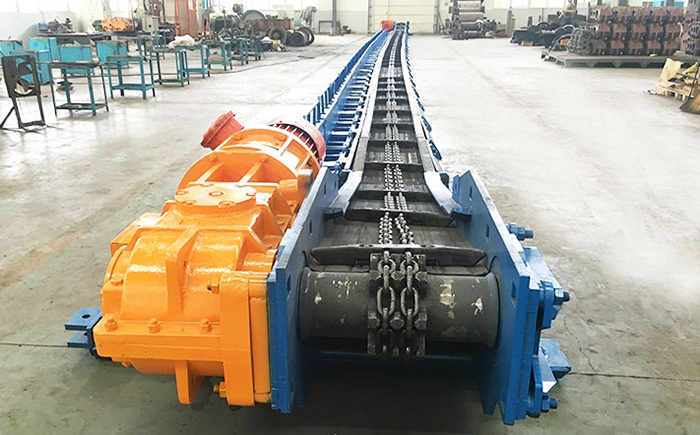

1. 核心组件：

   • 链条：高强度合金钢制成，耐磨损，承受拉力。

   • 刮板：固定在链条上，推动物料。

   • 驱动装置：电机、减速机、驱动链轮。

   • 槽体：U型或箱型结构，引导物料流动。

   • 张紧装置：调节链条松紧，避免松弛跳链。

2. 工作流程：
   电机驱动链轮→链条带动刮板循环运动→刮板推动槽内物料至出料口。




典型技术参数（示例）

假设“270”指链宽或槽宽，常见参数可能包括：

• 输送能力：150~300吨/小时（视物料特性而定）。

• 链条规格：圆环链φ18×64（具体型号需确认）。

• 电机功率：15~45kW（取决于输送长度和倾角）。

• 适用倾角：≤30°（更大倾角需特殊设计）。

• 输送距离：50~200米（多段串联可延长）。

应用场景

• 煤炭行业：井下或选煤厂输送原煤、矸石。

• 矿山：颗粒或块状矿石的短距离输送。

• 粮食加工：干燥后的谷物、豆类输送。

• 化工：粉末或颗粒状原料的密闭输送。




选型要点

1. 物料特性：

   • 粒度、湿度、磨琢性（如煤炭与矿石的磨损性不同）。

   • 腐蚀性（需选择防腐材质，如不锈钢槽体）。

2. 工况条件：

   • 输送距离与倾角（影响电机功率和链条强度）。

   • 环境温度（高温或低温需特殊润滑和材料）。

3. 特殊需求：

   • 防爆要求（煤矿井下需防爆电机）。

   • 密封性（防粉尘外溢）。




维护与常见问题

• 日常维护：

  • 定期检查链条张紧度，避免过松或过紧。

  • 润滑链条和轴承，减少磨损。

  • 清理残留物料，防止堵塞。

• 常见故障：

  • 链条断裂：超载或磨损过度，需定期更换。

  • 刮板变形：物料卡阻导致，检查槽体异物。

  • 异响/振动：链轮不对中或轴承损坏，需停机检修。



优缺点分析

• 优点：

  • 结构紧凑，适应复杂布置（水平、倾斜）。

  • 密闭输送，减少粉尘污染。

  • 可多点进料和卸料。

• 缺点：

  • 链条和刮板磨损较快，维护成本较高。

  • 长距离输送能耗较大。

注意事项

• 严格按额定负载运行，避免过载导致断链。

• 定期检查易损件（刮板、链条、衬板）的磨损情况。

• 新机安装时需空载试运行，调整链条张力。
